大型衡器的幾種檢測方法對比
大型衡器作為一種高端的計量器具在我國工業發展中起到了非常重要的作用。由于在生產過程中工業產品的質量標準越來越高,相對地大型衡器的檢測方法也要越來越準確,分析比較這些檢測方法,對大型衡器在工業中的更好應用有很大幫助。
ykS廣州南創電子科技有限公司
1 大型衡器的定義與現狀
ykS廣州南創電子科技有限公司
1.1 大型衡器的定義

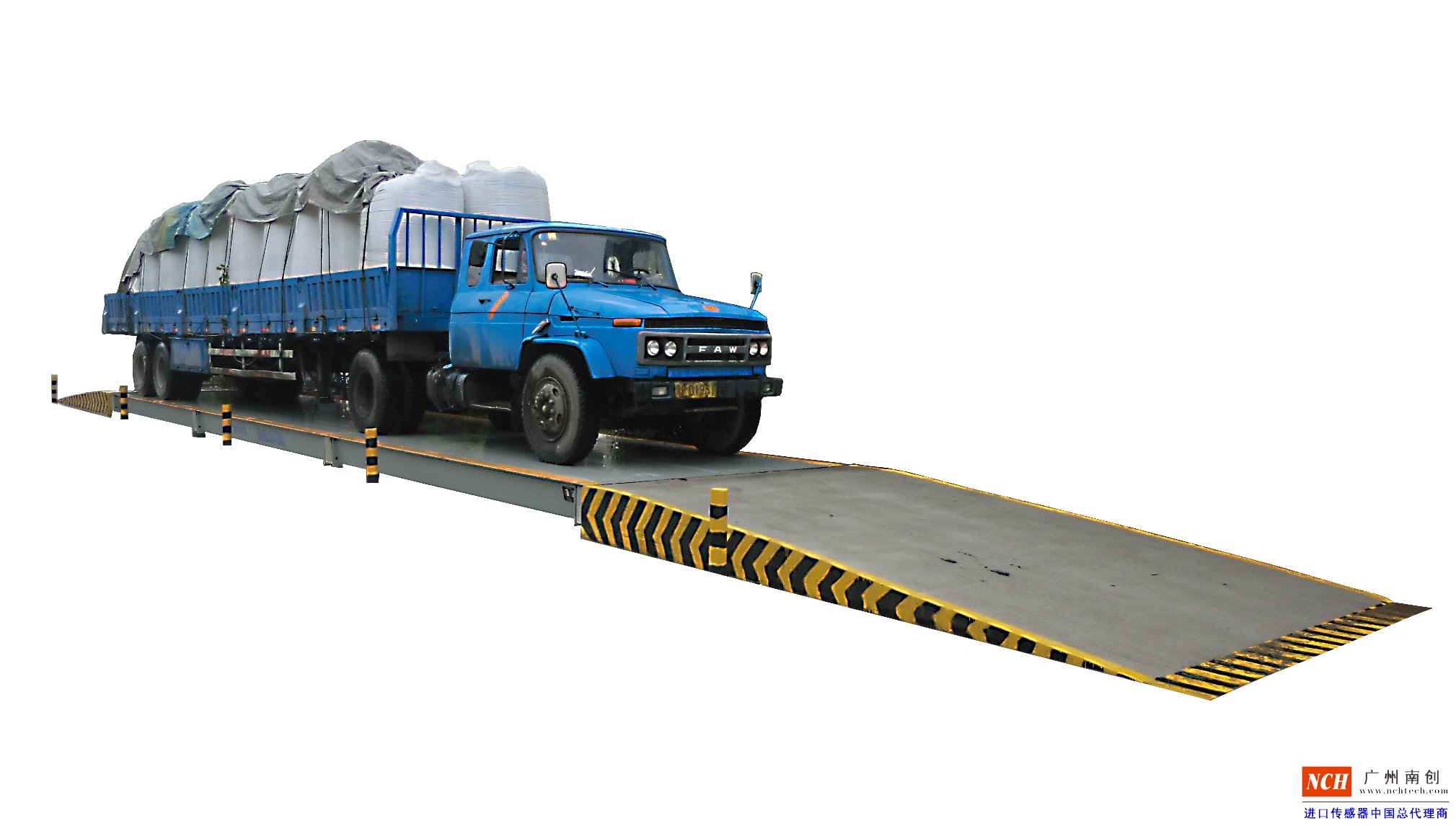

大型衡器是指一種用來衡量物體質量的大型測量用具,因其可以測量以噸為單位的物體質量的特點而得名。大型衡器的工作方式是利用胡克定律或者杠桿原理來測定大型物體的重量。大型衡器主要有承重系統、傳力轉換系統和示值系統三個部分組成,由于我國經濟和工業的快速發展,運輸業得到極大繁榮,大型衡器也就向小型化發展,配合電子技術產生了車載大型衡器,在大型衡器的工作流程中,科學合理的檢測方法是大型衡器測量準確度的根本。
ykS廣州南創電子科技有限公司
1.2 大型衡器的現狀
目前,大多數的大型衡器使用環境比較惡劣,各種自然情況都能夠影響到大型衡器內部的稱重傳感器等電子元器件,容易造成最終結果的誤差,或者最終結果不準確。近年來,我國并不太重視計量基礎的建設,導致這方面的技術并不先進,和具有獨立檢定站的大型企業不同,一些縣級衡器檢定站只有十噸或者十幾噸左右的砝碼,有時候無法滿足檢測需求。
2 大型衡器的幾個檢測方法ykS廣州南創電子科技有限公司
2.1 標準砝碼法
標準砝碼法是在衡器發展過程中使用最早也是使用時間最長的檢測方法之一,是指使用砝碼對被檢測大型衡器的全部計量性能進行檢測。使用標準砝碼法時,要對它的最大秤量的稱量準確度進行檢測,如果由于各種條件限制不測試最大秤量的話,那么必須至少測試它的三分之二最大秤量。在標準砝碼法這種檢測方法中,使用砝碼的誤差一定要嚴格控制在秤量值最大允許誤差的三分之一以內。鑒于這種使用方式,大型衡器檢測中往往需要幾十噸更甚者幾百噸的測量標準砝碼,我國計量基礎建設的缺失導致很多地區無法調動如此多的標準砝碼,所以這種方法在現實測量中并不常用。
ykS廣州南創電子科技有限公司
2.2 標準砝碼替代法
標準砝碼替代法是目前大型衡器檢測中最為常用的方法,針對我國標準砝碼檢測法中標準砝碼不足以支撐檢測的情況,當被檢測衡器最大秤量大于一噸時,我們采用一些可以替代標準砝碼的工具來繼續進行標準砝碼的工作。標準砝碼替代法的重要工序是找到標準砝碼的替代物。要調動所有的標準砝碼至被檢衡器的承載器上,鑒定需要替代的秤量后,通過誤差數值計算,記錄下這個數據再取下標準砝碼,把誤差允許范圍內的相同秤量的其它載荷放到承載器上,這樣就可以利用這些載荷替代標準砝碼,起到標準砝碼的作用,可以與標準砝碼疊加使用以滿足標準砝碼缺乏的檢測需求。以上方法在實際應用中可重復此步驟,但是這種方法容易造成較大的誤差,所以對這種檢測方法我們有著嚴格的規定:當標準砝碼的數量超過被檢衡器的最大秤量50% 的時候可以通過一次砝碼替代解決問題。當標準砝碼數量超過被檢衡器35% 的時候,被檢衡器的重復性不超過0.3e。就可以進行兩次砝碼替代來得出檢測結果。同樣地,當砝碼數量值超過被檢衡器最大秤量20% 的時候,被檢衡器的重復性不超過0.3e,那么就需要通過四次砝碼替代才能得出結果。
2.3 集成檢測法
集成式檢測法主要用于自動衡器的檢測,具體檢測方法是通過使用被檢衡器的自有裝置來確定被稱物品的約定真值,進而推算被檢衡器的動態稱量準確度指標。但是集成檢測有一定的限制條件,比如說需要被檢衡器的靜態稱量準確度滿足一定條件才可以支持集成檢測法這種檢測方式,而且只有自動衡器才能使用這種方法,應用不廣泛。
ykS廣州南創電子科技有限公司
2.4 疊加檢測法
疊加檢測法是目前的還需要探討的檢測方法之一,又被稱為比對法。它經常被用于稱重傳感器的檢測上,由于稱重傳感器的檢測準確度要求要高于大型衡器的檢測,所以疊加檢測法應該是可行性較強的檢測方法。使用疊加檢測法進行實踐是要注意疊加檢測法對承載器的強度和剛度要求很高,因為不同于砝碼檢測和砝碼替代物檢測的就是它和承載器的接觸面小,而且疊加檢測法的檢測方式也有可能導致衡器在外力作用下產生一定變形,對檢測數據有一定影響。所以疊加檢測法是否能良好地用于大型衡器的檢測還是我們技術人員需要思考的問題。
ykS廣州南創電子科技有限公司
2.5 計算法
計算法也是尚在探討的檢測方法之一,它是根據大型衡器中傳感器提供的各項數據進行計算,通過綜合控制的方法來對大型衡器的數值進行檢測。在進行過程中,要先記錄空檢狀態下大型衡器的數據,然后放置砝碼記錄輸出數據,重復以上步驟,對得出的幾個數據進行比較,得出所需要的大型衡器檢測數據。
ykS廣州南創電子科技有限公司
3 幾種檢測方法之間的比較
ykS廣州南創電子科技有限公司
1、 檢測方法成本的比較。ykS廣州南創電子科技有限公司
標準砝碼法因為需要大量的標準砝碼,所需成本最高,也最難以實行。集成檢測法、疊加檢測法、計算法都是利用先進的電子技術進行檢測運算,所需成本低,但是可行性不強,尤其是后兩種方法還不能廣泛地使用。相比之下,標準砝碼替代法成本雖然略高于集成檢測法等電子化檢測辦法,但在當前的實際情況下最能夠被廣泛普及。
ykS廣州南創電子科技有限公司
2、 檢測方法適用范圍的比較。ykS廣州南創電子科技有限公司
標準砝碼法適用于秤量比較小的大型衡器檢測,其實該方法也能用于秤量大的衡器檢測,但是受制于標準砝碼的數量。標準砝碼替代法則可以適用于秤量較大的大型衡器檢測。集成檢測法只能用于大型的自動衡器檢測,有很大的限制。疊加檢測法
也可以適用于秤量大的大型衡器檢測,計算法所需要的數據和計算都比較精密,適用于秤量大的大型專用衡器的檢測中。
ykS廣州南創電子科技有限公司
3、 檢測方法的結果對比。ykS廣州南創電子科技有限公司
標準砝碼法原始而精確,它的檢測數據有較大的可信度。標準砝碼檢測法原理與標準砝碼法近似,但是重復次數多了之后,就會產生一定量的誤差。集成檢測法適用于大型自動衡器,通過傳感器數據得出的結論精確且耗時短。疊加檢測法和計算法與集成檢測法同樣屬于先進的數據檢測辦法,得出的數據精確度也比較高。
ykS廣州南創電子科技有限公司
4、 結語
通過以上大型衡器的檢測方法介紹與對比,我們清楚地認識到我國大型衡器的檢測方面仍屬于急需發展的階段,各種檢測方法都不完善,在實際檢測工作中我們要充分認識這些檢測方法的弊端,根據實際情況選擇最佳檢測方法進行檢測。
