托利多稱重模塊的安裝調試
nUW廣州南創電子科技有限公司
托利多稱重模塊的種類及適用范圍：
nUW廣州南創電子科技有限公司
種類 適用范圍
nUW廣州南創電子科技有限公司
GW 大噸位適用側向力較小靜載荷稱重場合
nUW廣州南創電子科技有限公司
FW靜載模塊 適用側向力較小靜載荷稱重場合
nUW廣州南創電子科技有限公司
FWC不銹鋼靜載模塊 適用側向力較小靜載荷稱重場合
nUW廣州南創電子科技有限公司
UW不銹鋼稱重模塊 適用側向力較小靜載荷稱重場合
nUW廣州南創電子科技有限公司
CW動載模塊 適用于承受水平作用力的機械裝置
nUW廣州南創電子科技有限公司
靜載模塊組合方式
nUW廣州南創電子科技有限公司
在一種稱重系統中有兩種組合
nUW廣州南創電子科技有限公司
1）四件套：一只固定式，一只半浮動，兩只全浮動式模塊。
nUW廣州南創電子科技有限公司
2）三件套：一只固定式，一只半浮動，一只全浮動式模塊。
nUW廣州南創電子科技有限公司

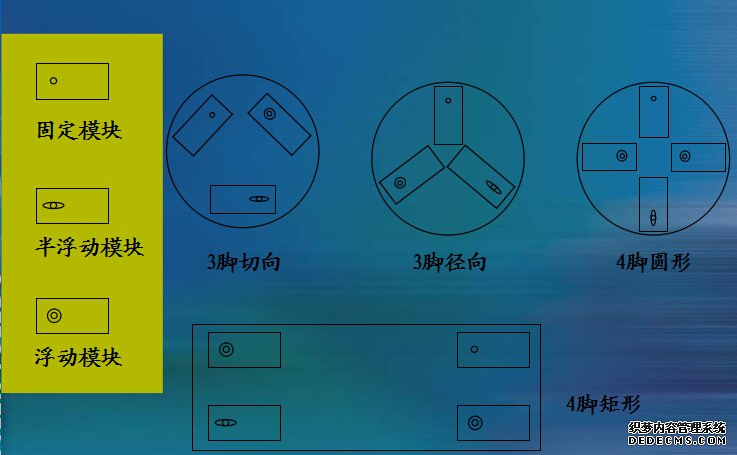

靜載模塊的安裝示意圖
nUW廣州南創電子科技有限公司
nUW廣州南創電子科技有限公司
nUW廣州南創電子科技有限公司
FW/FWC稱重模塊安裝要求
nUW廣州南創電子科技有限公司
1、每一個稱重模塊的安裝基礎的平面度應該在0.3mm以內.
nUW廣州南創電子科技有限公司
2、各個模塊基礎應在同一水平面內,其平面要求在0.3mm之間.
nUW廣州南創電子科技有限公司
3、與稱重模塊連接的支撐面的平面度應在0.3mm以內.
nUW廣州南創電子科技有限公司
4、各個支撐面應在同一水平面內,其平面要求在0.3mm之間.
nUW廣州南創電子科技有限公司
5、半浮動模塊的安裝位置應盡量遠離固定式模塊.
nUW廣州南創電子科技有限公司
三只稱重模塊安裝,其相互夾角為120°.
nUW廣州南創電子科技有限公司
四只稱重模塊安裝,安裝固定式模塊的位置,其對角上安裝半浮動模塊.
nUW廣州南創電子科技有限公司
6、模塊與基礎及支撐面的連接可以用螺栓連接或者焊接.
nUW廣州南創電子科技有限公司
如果是焊接應注意焊機的接地.
nUW廣州南創電子科技有限公司
當模塊底板與基礎焊接時,焊機應在基礎上接地,當模塊與支撐面焊接時,焊機應在支撐面上接地.
nUW廣州南創電子科技有限公司
7、稱重模塊安裝完成后.
nUW廣州南創電子科技有限公司
應將稱重模塊尾部的支撐螺桿頂部的螺母松開.
nUW廣州南創電子科技有限公司
使定位圈離開上支撐板.
nUW廣州南創電子科技有限公司
FW/FWC稱重模塊電器安裝
nUW廣州南創電子科技有限公司
1、固定接線盒靠近稱重模塊.
nUW廣州南創電子科技有限公司
2、將模塊信號線接進接線盒.
nUW廣州南創電子科技有限公司
3、將儀表固定到指定位置.
nUW廣州南創電子科技有限公司
4、將總電纜從接線盒接至儀表
nUW廣州南創電子科技有限公司
5、接線要牢固
nUW廣州南創電子科技有限公司
6、接線色表
nUW廣州南創電子科技有限公司
CW系列動載稱重模塊安裝
nUW廣州南創電子科技有限公司
1、安裝時,先準備好安裝基礎,秤體需支撐良好,以免在載荷作用下支撐向外伸展.
nUW廣州南創電子科技有限公司
2、如果模塊是安裝在水泥地面上,必須先固定好底板,然后在把頂板安裝到位.
nUW廣州南創電子科技有限公司
3、安裝時為確保頂板和傳感器間三個方向的間隙均符合圖紙要求,必須使用專用工具.(限位間隙不可調).
nUW廣州南創電子科技有限公司
4、將秤體安放在模塊上.
nUW廣州南創電子科技有限公司
5、調整每個模塊的安裝底板和模塊底板的水平. 確保頂板已撐住秤體,需要時可在連接 件上加裝墊塊,如果墊塊大于3mm,應在模塊的頂板上加墊塊.
nUW廣州南創電子科技有限公司
6、分別將頂板和底板焊接或用緊固件連接到秤體和基礎上.在焊接前應蓋住傳感器,免焊接飛濺物的高溫使傳感器金屬退火.
nUW廣州南創電子科技有限公司
7、在頂板、底板固定到位后,吊起秤體(50mm-80mm),取出對位工具,換上連接件,同時用螺栓將襯板固定道頂板上,蓋住頂板上的小孔,然后放下秤體。
