位移傳感器種類

MIT廣州南創電子科技有限公司
一、根據運動方式，位移傳感器可分為直線位移傳感器和角度位移傳感器。MIT廣州南創電子科技有限公司

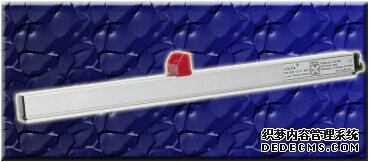

直線位移傳感器：MIT廣州南創電子科技有限公司
直線位移傳感器的功能在于把直線機械位移量轉換成電信號。MIT廣州南創電子科技有限公司
為了達到這一效果，一般把可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，允許流過微安培的小電流，滑片和始端之間的電壓，與滑片移動的長度成正比。將傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求，因為由溫度變化引起的阻值變化不會影響到測量結果。MIT廣州南創電子科技有限公司
MIT廣州南創電子科技有限公司

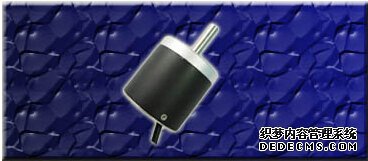

角度位移傳感器：MIT廣州南創電子科技有限公司
角度位移傳感器應用于障礙處理：使用角度傳感器來控制你的輪子可以間接的發現障礙物。原理非常簡單：如果馬達角度傳感器構造運轉，而齒輪不轉，說明你的機器已經被障礙物給擋住了。此技術使用起來非常簡單，而且非常有效；唯一要求就是運動的輪子不能在地板上打滑（或者說打滑次數太多），否則你將無法檢測到障礙物。一個空轉的齒輪連接到馬達上就可以避免這個問題，這個輪子不是由馬達驅動而是通過裝置的運動帶動它：在驅動輪旋轉的過程中，如果惰輪停止了，說明你碰到障礙物了。MIT廣州南創電子科技有限公司
MIT廣州南創電子科技有限公司
二、根據材質位移傳感器可分為光電式位移傳感器、霍耳式位移傳感器。MIT廣州南創電子科技有限公司
光電式位移傳感器：MIT廣州南創電子科技有限公司
它根據被測對象阻擋光通量的多少來測量對象的位移或幾何尺寸。特點是屬于非接觸式測量，并可進行連續測量。光電式位移傳感器常用于連續測量線材直徑或在帶材邊緣位置控制系統中用作邊緣位置傳感器。MIT廣州南創電子科技有限公司
霍耳式位移傳感器：MIT廣州南創電子科技有限公司
它的測量原理是保持霍耳元件（見半導體磁敏元件）的激勵電流不變，并使其在一個梯度均勻的磁場中移動，則所移動的位移正比于輸出的霍耳電勢。磁場梯度越大，靈敏度越高；梯度變化越均勻，霍耳電勢與位移的關系越接近于線性。圖2中是三種產生梯度磁場的磁系統：a系統的線性范圍窄，位移Z=0時，霍耳電勢≠0；b系統當Z<2毫米時具有良好的線性，Z=0時，霍耳電勢=0；c系統的靈敏度高，測量范圍小于1毫米。圖中N、S分別表示正、負磁極?；舳轿灰苽鞲衅鞯膽T性小、頻響高、工作可靠、壽命長，因此常用于將各種非電量轉換成位移后再進行測量的場合。MIT廣州南創電子科技有限公司
