位移傳感器的應用領域
位移傳感器的應用范圍相當廣泛,常用在工業自動化或者建筑橋梁等方面。位移傳感器根據位移量的大小輸出大小不同的電信號,然后能判斷位移量的大小。常用的有應變式位移傳感器,磁致伸縮位移傳感器,光柵位移傳感器,激光位移傳感器,角度位移傳感器等。下面小編給大家介紹一下常用位移傳感器的應用。
7Sl廣州南創電子科技有限公司
一、磁致伸縮位移傳感器的應用:7Sl廣州南創電子科技有限公司
7Sl廣州南創電子科技有限公司
7Sl廣州南創電子科技有限公司
可廣泛應用于水利、制藥、石油、化工、食品、飲料等行業的各種液罐的液位計量和控制,航天加油系統、柴油加油系統及各種液壓罐、水文監測、水處理等。
7Sl廣州南創電子科技有限公司

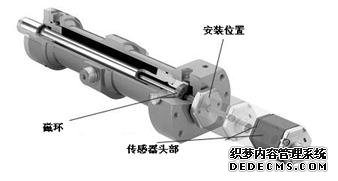

磁致伸縮位移傳感器是根據磁致伸縮原理制造的高精度、長行程絕對位置測量的位移傳感器。它采用內部非接觸的測量方式,由于測量用的活動磁環和傳感器自身并無直接接觸,不至于被摩擦、磨損,因而其使用壽命長、環境適應能力強,可靠性高,安全性好,便于系統自動化工作,即使在惡劣的工業環境下(如容易受油潰、塵埃或其他的污染場合),也能正常工作。此外,它還能承受高溫、高壓和強振動,現已被廣泛應用于機械位移的測量、控制中。它的行程可達3米或更長,標稱精度為0.05% F·S,行程1米以上傳感器精度可達0.02% F,S,重復性可達0.002% F·S,因此它在石油化工,航空航天、電力、水利等行業得到廣泛的應用。
7Sl廣州南創電子科技有限公司
二、角度位移傳感器的應用7Sl廣州南創電子科技有限公司
7Sl廣州南創電子科技有限公司
角度位移傳感器已經廣泛的應用應用于石油,起重機械運動檢測,康復系統,生物工程系統,虛擬現實、現實放大,體育,慣性導航系統,方向測量,動態跟蹤,捷聯,慣性,導航,方位角,角速度,速率,機械,爆轉,測量等行業。
7Sl廣州南創電子科技有限公司
角度傳感器的典型應用場合:
7Sl廣州南創電子科技有限公司
- 地理: 山體滑坡,雪崩.
7Sl廣州南創電子科技有限公司
- 民用: 大壩,建筑,橋梁,玩具,報警,運輸
7Sl廣州南創電子科技有限公司
- 工業:吊車,吊架,收割機,起重機,稱重系統的傾斜補償,瀝青機.鋪路機等。
7Sl廣州南創電子科技有限公司
- 火車:高速列車轉向架和客車車廂的傾斜測量
7Sl廣州南創電子科技有限公司
- 海事:縱傾和橫滾控制,油輪控制,天線位置控制。
7Sl廣州南創電子科技有限公司
- 鉆井:精確鉆井傾斜控制。
7Sl廣州南創電子科技有限公司
- 機械:傾斜控制,大型機械對準控制,彎曲控制,起重機
7Sl廣州南創電子科技有限公司
三、激光位移傳感器的應用7Sl廣州南創電子科技有限公司
7Sl廣州南創電子科技有限公司

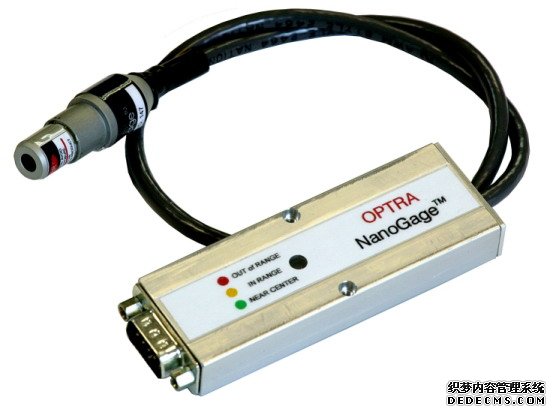

激光傳感器(直線位移傳感器)是利用激光技術進行測量的傳感器。它由激光器、激光檢測器和測量電路組成。激光傳感器是新型測量?jī)x表,利用了激光具有高方向性、高單色性和高亮度的特點,它的優點是能實現無接觸遠距離測量,速度快,精度高,量程大,抗光、電干擾能力強等。
7Sl廣州南創電子科技有限公司
激光傳感器常用于長度、距離、振動、速度、方位等物理量的測量,還可用于探傷和大氣污染物的監測等。
7Sl廣州南創電子科技有限公司
尺寸測定:微小零件的位置識別;傳送帶上有無零件的監測;材料重疊和覆蓋的探測;機械手位置(工具中心位置)的控制;器件狀態檢測;器件位置的探測(通過小孔);液位的監測;厚度的測量;振動分析;碰撞試驗測量;汽車相關試驗等。
7Sl廣州南創電子科技有限公司
金屬薄片和薄板的厚度測量:激光傳感器測量金屬薄片(薄板)的厚度。厚度的變化檢出可以幫助發現皺紋,小洞或者重疊,以避免機器發生故障。
7Sl廣州南創電子科技有限公司
長度的測量:將測量的組件放在指定位置的輸送帶上,激光傳感器檢測到該組件并與觸發的激光掃描儀同時進行測量,最后得到組件的長度。
7Sl廣州南創電子科技有限公司
生產線上灌裝級別的檢查:激光傳感器集成到灌裝產品的生產制造中,當灌裝產品經過傳感器時,就可以檢測到是否填充滿。傳感器用激光束反射表面的擴展程序就能精確的識別灌裝產品填充是否合格以及產品的數量。
7Sl廣州南創電子科技有限公司
以上是常用位移傳感器的應用介紹。位移傳感器的種類有很多,不同的位移傳感器的應用領域也各不相同,熟知位移傳感器的工作原理,了解各種位移傳感器的應用領域,有利于廣大工程師朋友輕松的選用,提高工作效率。
