扭矩傳感器聯軸器的選擇
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
哪種聯軸器是正確的選擇?
VLG廣州南創電子科技有限公司
扭矩傳感器是一種高精度傳感器,其能夠測量非常小的不確定性。但是,為了能夠獲得高精度的測量結果,減少影響傳感器的寄生負載 是非常重要的。其經常是由傳動系的安裝或組合不正確造成的。 安裝在測量法蘭上的軸端的徑向偏移將會產生徑向力和彎矩,同樣,徑向角偏移將會對傳感器產生軸向力和彎矩。
VLG廣州南創電子科技有限公司
寄生負載的補償
VLG廣州南創電子科技有限公司
在實際的應用中,所有的偏移和寄生負載會同時發生。傳動系的精確地對中 只能解決部分問題, 因為固有的偏移公差無法完全消除。因此,需要安裝 扭轉硬度高的彈性補償部件,尤其是在 高轉速情況下,幾乎能完全補償殘留的偏差。采用補償部件能提高傳感器的精度,并且能 保護傳動系軸承,具有更高的耐磨性。
VLG廣州南創電子科技有限公司
聯軸器作為補償部件
VLG廣州南創電子科技有限公司
聯軸器作為補償部件包含兩個元素,其具有萬向軸功能。其可以補償角度,徑向和平行誤差。 補償部件的最緊湊形式是全耦合,兩個具有萬向軸功能的元件(半耦合) 緊鄰安裝。由于彼此之間間隙非常小,因此補償的偏差也非常小,更大的補償需要更大的間隙。
VLG廣州南創電子科技有限公司
考慮到需要在傳動系上安裝 "扭矩傳感器 + 補償部件" 這種組合形式,因此產生了多種聯軸器和安裝部件變種。
VLG廣州南創電子科技有限公司
出了多種 扭矩傳感器 外, HBM 還提供針對不同應用的聯軸器和安裝部件。具體的配置和應用如下:
VLG廣州南創電子科技有限公司
配置
VLG廣州南創電子科技有限公司
1. 全耦合型號
VLG廣州南創電子科技有限公司
采用緊湊形式, 可能會從主要的偏移中產生高回復力。 采用全耦合聯軸器,傳動系仔細對齊非常重要。
VLG廣州南創電子科技有限公司
模塊包括以下部件(從左到右):
VLG廣州南創電子科技有限公司
全耦合 + 扭矩傳感器
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
2. 兩個半耦合和間隔形式
VLG廣州南創電子科技有限公司
此形式可以用于更大的偏差補償,并有特殊的間隔型號用于特殊測量任務,例如防止輸入端高溫對傳感器產生影響。
VLG廣州南創電子科技有限公司
模塊包括以下部件 (從左到右):
VLG廣州南創電子科技有限公司
半耦合 + 間隔 + 半耦合 + 扭矩傳感器
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
扭矩傳感器 帶有2個 Modulflex® 半耦合聯軸器和間隔
VLG廣州南創電子科技有限公司
3. 兩個半耦合和扭矩傳感器作為間隔
VLG廣州南創電子科技有限公司
模塊包括兩個部件 (從左到右):
VLG廣州南創電子科技有限公司
半耦合 + 扭矩傳感器 + 適配器+ 半耦合
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
扭矩傳感器 位于兩個 Modulflex® 半耦合聯軸器中間
VLG廣州南創電子科技有限公司
此形式,允許進行 更大偏差補償,并且不需要更大空間.
VLG廣州南創電子科技有限公司

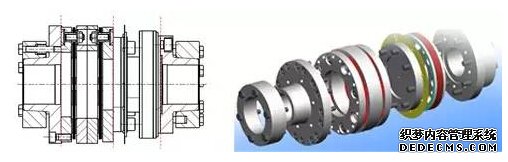

在傳動系上安裝相應模塊往往需要在軸和 扭矩傳感器 或聯軸器之間安裝一個適配器。因此,我們推薦你使用一個特殊部件,一邊用做法蘭連接器,另一邊用作軸 (軸轂) 夾緊裝置. 依據安裝條件不同,其可以單獨或配對使用。案例請見下圖模塊包括以下部件(從左到右):
VLG廣州南創電子科技有限公司
夾緊裝置 + 全耦合聯軸器 + 扭矩傳感器 + 夾緊裝置
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司
VLG廣州南創電子科技有限公司

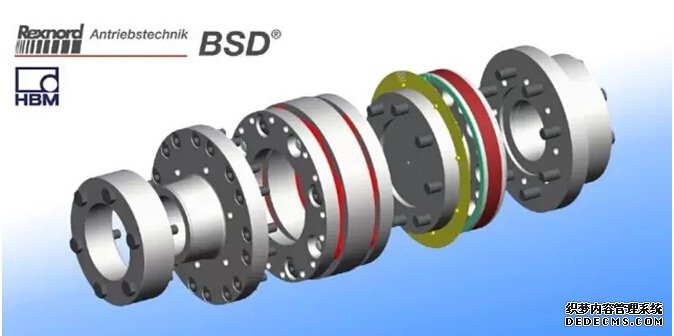

有 Modulflex® 聯軸器和兩個 Koniclamp® 夾緊裝置(內置夾緊技術)
