應變測量在新吊梁開發應用_應變測量在吊車行業的應用

用于現場測試和驗證qIh廣州南創電子科技有限公司
　　Bromma Conquip是全球吊機市場的領導者。其大型吊機，鏟車廣泛應用于港口作業。在開發車載吊機時，為驗證理論計算值，Bromma Conquip 需要進行實際測量來驗證理論計算值。這是 Bromma 集團采用應變片進行全尺寸現場測試。qIh廣州南創電子科技有限公司
Mats Idoff, Bromma Conquip 開發工程師解釋道；“我們需要確定計算是否正確，并可以對真實數據進行 FEM 分析。我們需要在其工作狀態中進行應變測量 – 來對新的吊梁進行疲勞壽命分析。“qIh廣州南創電子科技有限公司
挑戰qIh廣州南創電子科技有限公司
　　Bromma Conquip 希望采用新一代吊梁 – 是移動吊車裝卸的最關鍵部件。作為產品開發的一部分，Bromma 希望通過應力測試對其理論模型進行驗證。qIh廣州南創電子科技有限公司
解決方案qIh廣州南創電子科技有限公司
　　Bromma Conquip 聘請了HBM Nordic 項目工程專家在現場進行應變片安裝 – 以獲得可靠的測量結果。qIh廣州南創電子科技有限公司
結果qIh廣州南創電子科技有限公司
　　Bromma Conquip 完成了新一代吊梁的計算驗證。并且這個測量結果是疲勞壽命預測的基礎。通過測試可以了解吊梁的負載能力以及在不同操作條件下的張力變化，以及動態因素對吊梁的影響等。另外，Bromma Conquip 獲得了將測量技術應用到產品開發過程中的方法和經驗。qIh廣州南創電子科技有限公司
正確的方法安裝qIh廣州南創電子科技有限公司

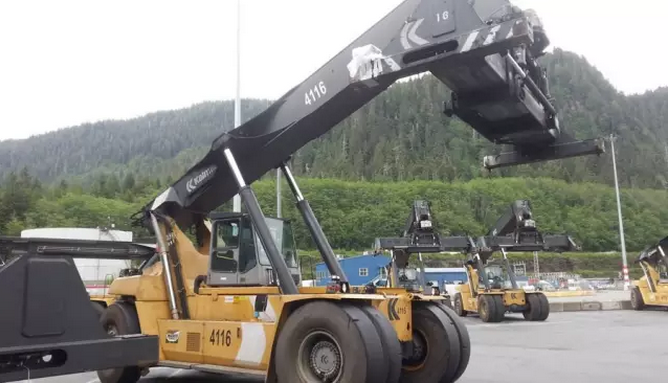

Mats 和他的同事選擇將應變片安裝在高應力的區域 – 新一代吊梁和上一代吊梁上。希望對比這兩代吊梁之間性能上的區別。qIh廣州南創電子科技有限公司
 qIh廣州南創電子科技有限公司
　　“這是我們進行全尺寸現場測試，我們希望進行測量，但是在應變片安裝上沒有任何經驗，因此我們聘請了 HBM Nordic 項目工程專家幫助我們。”qIh廣州南創電子科技有限公司
靈敏的測試技術qIh廣州南創電子科技有限公司
　　整個項目進行地非常順利，HBM 安裝了整個測量鏈，并獲取了測試結果。Bromma 開發工程師對結果進行了分析。qIh廣州南創電子科技有限公司
“應力測試具有極高的靈敏性” HBM 項目工程師 Herman Lingefelt 解釋道“最重要的是每項工作配合完美。將應變片粘結到鋼結構中式獲得可靠數據的關鍵。”qIh廣州南創電子科技有限公司
項目采用了CX22B-W – 非常小巧的數據記錄儀 – 并和 QuantumX MX1615 放大器和 60個測量點連接，大大減少了布線工作量。qIh廣州南創電子科技有限公司
更好的動態控制qIh廣州南創電子科技有限公司
　　視頻記錄和數據采集同步進行 – 這一方法這些年來已經成為通用方法。這樣，Bromma 能夠獲得完整的資料，能夠知道當差異產生時，到底發生了什么情況。qIh廣州南創電子科技有限公司
“除了對計算結果進行驗證外，我們還了解了動態因素對吊梁的影響,” Idoff 解釋道 “我們現在能更好地理解吊梁的負載和操作方式的變化對吊梁的實際影響。”qIh廣州南創電子科技有限公司
Bromma ConquipqIh廣州南創電子科技有限公司
　　Bromma Conquip 是全球移動吊車的市場領導者 - 全球約有 9,000 臺 Bromma 吊車正在運行 – 主要用于集裝箱運輸。在全球 100 大港口中，97個在使用 Bromma 產品。每年的產量大約 2,000 臺吊車。qIh廣州南創電子科技有限公司
