應變還是力傳感器?如何做出正確決定
1. 應變傳感器的作用原理,優勢和局限性
應變式傳感器,例如 HBM 的 SLB,適合多種測量任務。通過螺絲可以非常簡單地安裝到現有結構上。典型的應用包括壓機、焊接機、料罐等。當壓力作用在結構上時將會導致結構產生形變,應變傳感器將這種形變轉換成可測量的電信號,獲得壓力值。
應變傳感器的優點是顯而易見的:
與力傳感器相比,應變傳感器的價格要低得多,尤其與大力值傳感器相比。
應變傳感器不會影響系統的剛度。因此,機器的動態特性不會受到影響。
大力值傳感器需要一定的空間來進行安裝。這意味著,測量系統的整體結構將會產生改變。
另外,應變傳感器的劣勢也很明顯:
與力傳感器相比,應變傳感器的精度要低得多。
應變傳感器在安裝后需要進行校準,校準過程中需要一個力傳感器,例如 C6A等。然后進行信號比對,來將應變轉化為力值。當然也可采用一個已知重量的物體進行校準。顯然,應變傳感器的精度不可能超過校準過程的精度。
2. 內置儀表的應變傳感器
在精度要求不是最重要的情況下,應變傳感器往往是第一選擇。并且需要放大器將應變信號轉換為電壓或電流信號。
HBM SLB 應變傳感器內置高效放大器,信號輸出為 4...20 mA 和 0...10 V 。其產品型號編碼帶有 VA 字樣。如 (SLB700A/06VA)。
通常來說,應變傳感器并聯是不需要的。如果必須采用,可以采用不帶放大器的應變傳感器 SLB700A 。
應變傳感器并聯
在許多應用中,不需要測量潛在的彎曲應變。通過兩只應變傳感器可以很容易地補償彎曲應變。為了實現這一點,應變傳感器需要安裝在一個對稱的組件上,彼此正好相反,并且并聯在一起。另一個優勢是,SLB應變傳感器帶有1000Ω高輸入電阻。即使四個傳感器并聯,橋路放大器的電阻為 250Ω - 大多數橋路放大器都可提供。
是否使用集成放大器的應變傳感器取決于信號調理的要求。
通常來說,使用帶放大器的應變傳感器是理想的選擇,也是最具成本效益的解決方案。

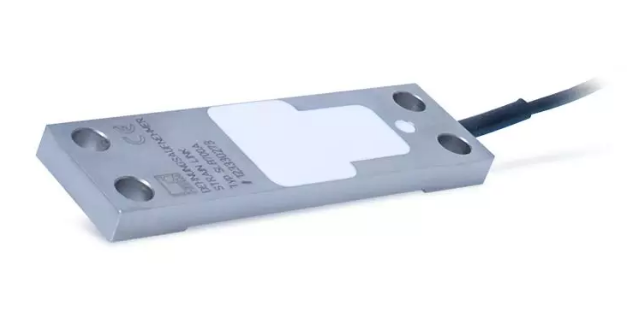

SLB700A/06VA 有源應變傳感器,內置儀表

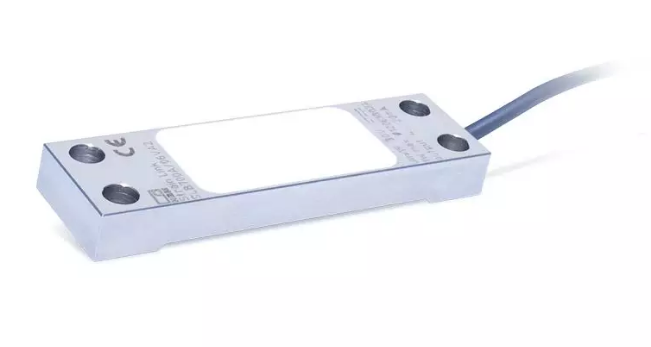

SLB700A 應變傳感器 - 大力值測量極具成本效益的傳感器
3. HBM 的“Teach” 方法: 無論應用,都具有極高的輸出信號
傳統的應變傳感器內置的是一個非可調的放大模塊 - 例如 500 µm/m 對應著 10 V 輸出,因此最大的輸出信號是無法改變的。如上,如果應變值為 200 µm/m,那么輸出電壓就為 4V。但當測量鏈中某個部件的分辨率較低,或是噪聲過大時,結果往往不令人滿意。
HBM SLBVA 有源應變傳感器內置的放大器設法繞過了這個問題,其能夠在任何時候都提供最大可能得輸出信號,無論其應用如何。

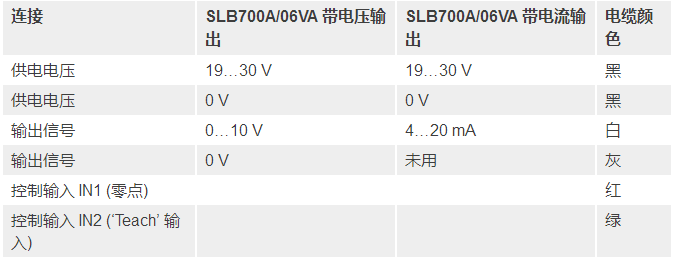

此傳感器有 5個(電流版本)或6個(電壓版本)輸入和輸出:
在電流版本中,當供電電壓為0V 輸入 (黑線)時,測量電路關閉。讓我們看看所謂的 “Teach2 input, IN2。這個輸入允許傳感器調整到任何測量范圍。為此,HBM 開發了一個非常方便的方法,所謂“Teach”的方法:
首先,傳感器以通常方式安裝。當機器上的負荷減少到零時。一個長脈沖(至少 +10 V)的“Teach”輸入使儀表保存零點。
隨后,施加最大負載,并將另一個短脈沖(至少10 V,小于1秒)發送到“Teach”輸入。然后儀表將在此兩點之間進行調整。
從這里您可以看出,這種方法將使下一級的輸入范圍得到充分利用,保證最大的輸出信號,而不管應變水平如何。
4. 關于 “Teach” 方法的更多提示和技巧
采用“Teach”方法,在測量范圍的上下部分總是有一個10%的緩沖區。
特征曲線,即應變和輸出信號的比值,也可以是負的。縮短和伸長都可以轉化為正信號。考慮縮短(負應變)或伸長(正應變)并沒有太大意義,決定性因素是定義為零點的點。另外,內置的低噪聲測量放大器的帶寬為2千赫,因此非常適合于動態測量過程。
跨度存儲是非常必要的,即最小值(零點)和最大值(最大作用力)之間的差異。另外,零點不會永久存儲,斷電后會丟失。因此,停電后必須重置為零。但是,不需要重新校準。
另外還應注意到,傳感器存在一個較低的應變極限。這個限制是有意義的,否則,電子的噪音可能變得太強。零位和在最大受力應變應該至少相差50µM / M,在鋼結構終,這相當于材料的壓力約10N/平方毫米,因此其非常適合堅硬的結構。
