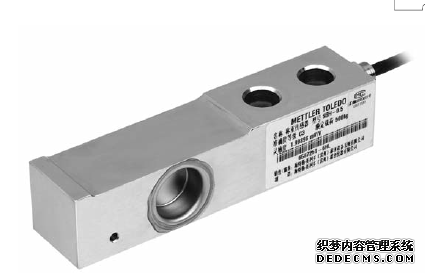

SBH-1t稱重傳感器梅特勒 托利多 METTLER TOLEDO
中文名稱:梅特勒托利多稱重傳感器
5QQ廣州南創電子科技有限公司
英文名稱:mettler toledo稱重傳感器
SBH-1t5QQ廣州南創電子科技有限公司
產品型號:SBH-1t
5QQ廣州南創電子科技有限公司
產品國別:瑞士托利多
5QQ廣州南創電子科技有限公司
5QQ廣州南創電子科技有限公司
mettler toledo SBH-1t是剪切梁傳感器,適用于高性能的平臺秤和罐體稱重。SBH傳感器標準量程為 250, 500, 1000, 2000, 3000, 5000kg。
5QQ廣州南創電子科技有限公司
SBH-1t不銹鋼激光焊接密封傳感器
5QQ廣州南創電子科技有限公司
特征:
5QQ廣州南創電子科技有限公司
設計結構緊湊
5QQ廣州南創電子科技有限公司
不銹鋼
5QQ廣州南創電子科技有限公司
防護等級IP67
5QQ廣州南創電子科技有限公司
OIML C3 R60 3000d
5QQ廣州南創電子科技有限公司
1、輸出信號不受測力點位置變化的影響。
5QQ廣州南創電子科技有限公司
2、線性好、精度高。由于應變計是貼在工字梁腹板上,并與中心軸線成45“的位置上,它只測量與切應力對應的主應力,不受彎曲應力的影響,所以線性好、精度高;
5QQ廣州南創電子科技有限公司
3、傳感器受拉伸、壓縮時,切應力的幅度與分布基本相同,即SBH-1t
傳感器的拉伸、壓縮輸出靈敏度基本相同,所以特別適用于同時測量拉和壓的對象;
5QQ廣州南創電子科技有限公司
4、高度低,體積小,重量輕,易于安裝和維修;
5QQ廣州南創電子科技有限公司
5、SBH-1t稱重傳感器結構簡單,易于密封,長期穩定性好,經久耐用;
5QQ廣州南創電子科技有限公司
6、抗側向能力強。
5QQ廣州南創電子科技有限公司
規格 - SBH - 不銹鋼激光焊接密封傳感器
5QQ廣州南創電子科技有限公司
裝備選項 壓式
5QQ廣州南創電子科技有限公司
應用程序 適用于中量程,中型平臺秤和罐體稱重
5QQ廣州南創電子科技有限公司
防爆認證 ATEX
5QQ廣州南創電子科技有限公司
最大容量 250, 500, 1000, 2000, 3000, 5000 kg
5QQ廣州南創電子科技有限公司
5QQ廣州南創電子科技有限公司

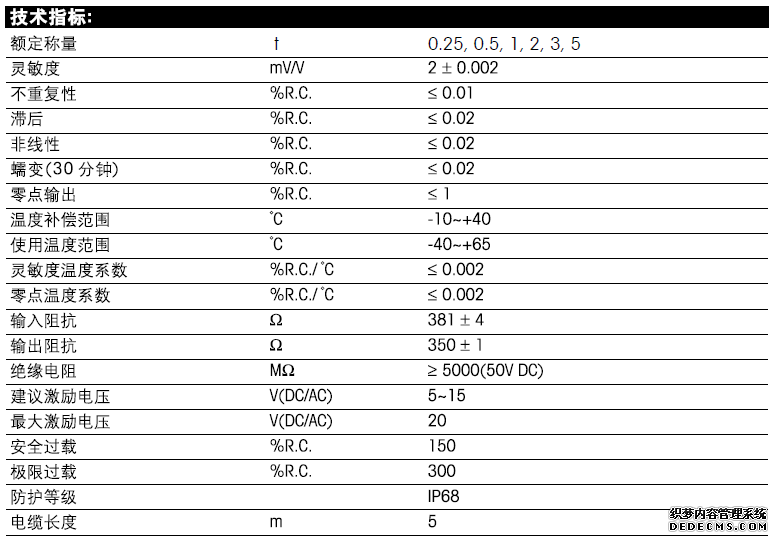

技術參數:5QQ廣州南創電子科技有限公司
5QQ廣州南創電子科技有限公司
SBH系列所有型號:
5QQ廣州南創電子科技有限公司
SBH-0.25 彎曲梁稱重傳感器,稱重容量0.25T,承載孔為盲孔,5M電纜
5QQ廣州南創電子科技有限公司
SBH-0.5 彎曲梁稱重傳感器,稱重容量0.5T,承載孔為盲孔,5M電纜
5QQ廣州南創電子科技有限公司
SBH-1 彎曲梁稱重傳感器,稱重容量1T,承載孔為盲孔,5M電纜
5QQ廣州南創電子科技有限公司
SBH-2 彎曲梁稱重傳感器,稱重容量2T,承載孔為盲孔,5M電纜
5QQ廣州南創電子科技有限公司
SBH-3 彎曲梁稱重傳感器,稱重容量3T,承載孔為盲孔,5M電纜
5QQ廣州南創電子科技有限公司
SBH-5 彎曲梁稱重傳感器,稱重容量5T,承載孔為盲孔,5M電纜
5QQ廣州南創電子科技有限公司
5QQ廣州南創電子科技有限公司
梅特勒托利多SBH-1t剪切梁傳感器的彈性體受力的作用后,需要測量的不是其正應力,而是由剪切力引起的切應力。但切應力本身是測量不出來的,它只能產生于與工字梁 中心軸線成45“的互相垂直的主應力,也就是產生于由切應力而引起的拉伸應力及壓縮應力。
5QQ廣州南創電子科技有限公司
5QQ廣州南創電子科技有限公司

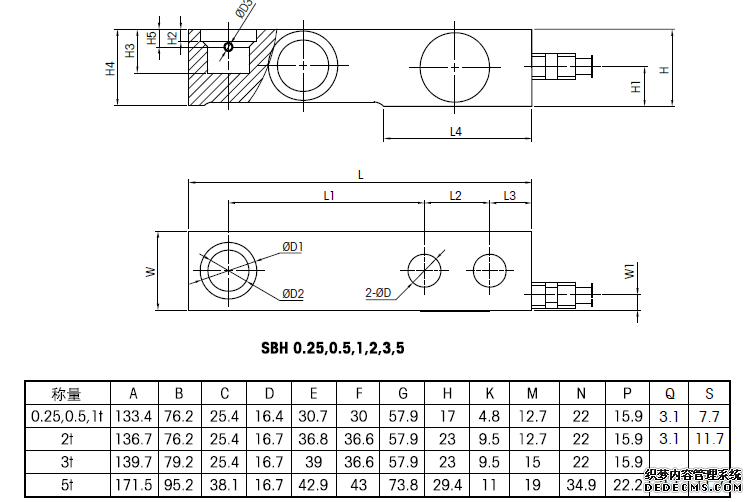

尺寸圖:5QQ廣州南創電子科技有限公司
5QQ廣州南創電子科技有限公司
小知識:5QQ廣州南創電子科技有限公司
電子秤稱重儀表其他故障與維修:
5QQ廣州南創電子科技有限公司
3、按鍵不好用或者失靈:一是檢查按鍵部位是否有進水造成短路,斷路;二是檢查按鍵插頭與插座接觸是否良好,有無松動現象;三是檢查按鍵插座是否焊接良好;四是電子秤插座與CPU 連接線是否有短路或斷路現象,如果還查不出故障,五是測量按鍵與CPU回路上的二極管、電阻等是否有短路、斷路的情況。
5QQ廣州南創電子科技有限公司
最后再檢測整流電路,穩壓電路以及顯示驅動電路是否出現異常,如果這些都沒問題檢查處理器及附屬電路是否燒壞。
5QQ廣州南創電子科技有限公司
2、電子秤顯示器顯示亂碼:將原來的顯示電路拆下,換一個正常的顯示電路看是否正常,如果顯示正常說明顯示電路出現問題,如果不正常,應檢查驅動電路是否有故障,最后檢查處理器顯示輸出的引腳是否在合理的輸出范圍。
5QQ廣州南創電子科技有限公司
3、電子秤出現無法開機首先對電子秤的電源開關.電源線及電壓切換開關等供給電源環節進行檢查,如果沒有問題,然后檢查變壓器有無交流電壓輸入及交流電輸出.如果儀表帶有電池將電池取下再以AC 電源開機,避免因為電池電壓不足導致故障。
5QQ廣州南創電子科技有限公司
