BSS-500kg稱重傳感器美國傳力Transcell
中文名稱:美國傳力稱重傳感器
IHK廣州南創電子科技有限公司
英文名稱:美國Transcell稱重傳感器
BSS-500kgIHK廣州南創電子科技有限公司
產品型號:BSS-500kg
IHK廣州南創電子科技有限公司
產品國別:美國傳力
IHK廣州南創電子科技有限公司
產品類型:S型拉壓力稱重傳感器
IHK廣州南創電子科技有限公司
S型傳感器;通過CMC、PA認證;優質不銹鋼材質;全密封焊接;安裝簡便、快速 ,穩定可靠;適用于材料試驗機、配料秤、攪拌站和皮帶秤等;
IHK廣州南創電子科技有限公司
IHK廣州南創電子科技有限公司
產品特點和優勢IHK廣州南創電子科技有限公司
Features 主要特點IHK廣州南創電子科技有限公司
— S-Type load cell
IHK廣州南創電子科技有限公司
— NTEP, CMC, PA approved
IHK廣州南創電子科技有限公司
— Senior alloy steel
IHK廣州南創電子科技有限公司
— Easy to install, stabile & reliable
IHK廣州南創電子科技有限公司
— Suitable for tension measurement, batching systems, Blending & mixing systems, belt scales and package systems, etc.
IHK廣州南創電子科技有限公司
— S型傳感器
IHK廣州南創電子科技有限公司
— 通過NETP、CMC、PA認證
IHK廣州南創電子科技有限公司
— 優質合金鋼材質
IHK廣州南創電子科技有限公司
— 安裝簡便、快速 ,穩定可靠
IHK廣州南創電子科技有限公司
— 適用于材料試驗機、配料秤、攪拌站、皮帶秤和包裝秤等
IHK廣州南創電子科技有限公司

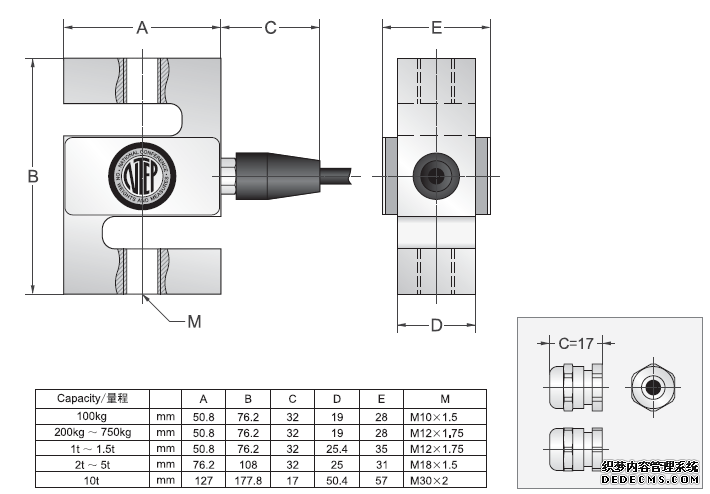

Capacities 美國Transcel BSS系列量程:
IHK廣州南創電子科技有限公司
▪ BSS-100kg, BSS-200kg, BSS-250kg, BSS-500kg, BSS-750kg, BSS-1000kg,
IHK廣州南創電子科技有限公司
▪ BSS-1500kg, BSS-2000kg, BSS-2500kg, BSS-5000kg, 1BSS-0000kg
IHK廣州南創電子科技有限公司
IHK廣州南創電子科技有限公司
美國傳力BSS-500kg S型
稱重傳感器是傳感器中最為常見的一種傳感器,主要用于測固體間的拉力和壓力,通用也人們也稱之為拉壓力傳感器,因為它的外形像S形狀,所以習慣上也稱S型稱重傳感器,此傳感器采用合金鋼材質,膠密封防護處理,安裝容易,使用方便,適用于吊秤,配料秤,機改秤等電子測力稱重系統。
IHK廣州南創電子科技有限公司
IHK廣州南創電子科技有限公司

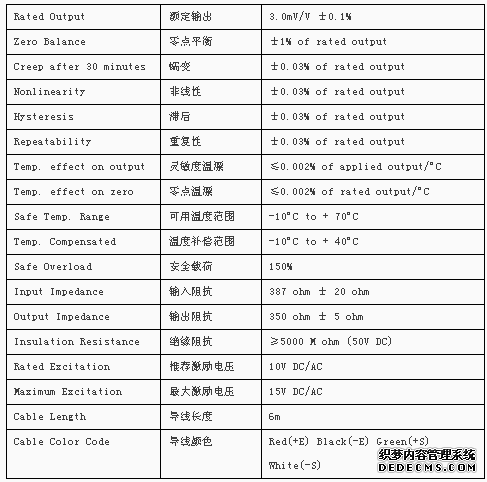

技術參數:IHK廣州南創電子科技有限公司
IHK廣州南創電子科技有限公司
IHK廣州南創電子科技有限公司
傳力BSS-500kg稱重傳感器原理:IHK廣州南創電子科技有限公司
基于這樣一個原理:彈性體(彈性元件,敏感梁)在外力作用下產生彈性變形,使粘貼在他表面的電阻應變片(轉換元件)也隨同產生變形,BSS-500kg稱重傳感器電阻應變片變形后,它的阻值將發生變化(增大或減?。?,再經相應的測量電路把這一電阻變化轉換為電信號(電壓或電流),從而完成了將外力變換為電信號的過程。
IHK廣州南創電子科技有限公司
IHK廣州南創電子科技有限公司
BSS-500kg傳感器接線:IHK廣州南創電子科技有限公司
首先確定顯示器上傳感器器接口的電源正、電源負、反饋正、反饋負、信號正、信號負,如果是6線制傳器,測出傳感器電阻最小的兩組線分別是電源正、反饋正;電源負、反饋負,接到顯示器后對傳感器加載,測量另外兩根線的電壓值(毫伏)正接顯示器信號正,負接顯示器信號負;如果是四線值,需要將顯示器的電源正與反饋正短接、電源負與反饋負短接,用萬用表BSS-500kg傳感器四根線,其中電阻值最大的兩根是電源,另外兩根是信號。根據傳感器的產地,可以用引線的色判斷,內國生產廠家一般是紅為電源正,黑為電源負,綠為信號正,白為信號負;歐美生產的傳感器一般綠為電源正,黑為電源負,白為信號正,紅為信號負。
